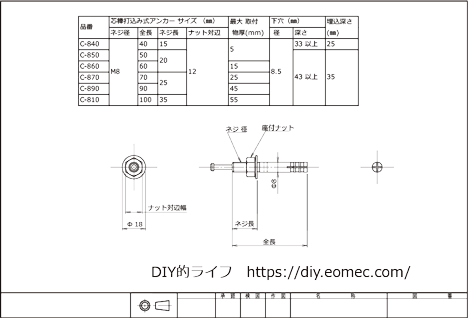

アンカーボルト CAD データ 8mm Cタイプ 芯棒打込み式 寸法図面ダウンロード
オールアンカー図面 CAD ダウンロード・ルーティーアンカー図面 CAD ダウンロード・ハイアンカー図面 CAD ダウンロード
| 種類 | アンカーボルト | 材質 | スチール |
|---|---|---|---|
| 表面処理 | 三価クロメート | 呼びサイズ M | M8 |
| 品番 | 芯棒打込み式アンカー サイズ （㎜） | 最大 取付 物厚(mm) | 下穴（㎜） | 埋込深さ (㎜) | 最大荷重(kN) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| ネジ径 | 全長 | ネジ長 | ナット対辺 | 径 | 深さ | 引張 | せん断 | |||
| C-840 | M8 | 40 | 15 | 12 | 5 | 8.5 | 33 以上 | 25 | 4.9 | 10.1 |
| C-850 | 50 | 20 | 43 以上 | 35 | 6.5 | 10.1 | ||||
| C-860 | 60 | 15 | ||||||||
| C-870 | 70 | 25 | 25 | |||||||
| C-890 | 90 | 45 | ||||||||
| C-810 | 100 | 35 | 55 | |||||||
ねじの呼び:M8全長(mm):50ねじ長さ(mm):20下穴径(mm):8.5引張最大荷重(kN):6.5埋込み深さ(mm):35取付物厚み(mm):1~5質量(g):333.6,スチール, 表面処理:三価クロメート仕上げ●建設工事、土木工事、電気工事、機械設備工事などに。●ナット締め付けタイプなので取付物の取り外しが可能です。●施工は芯棒を打込むだけなので施工完了がひと目で分かります。●本体とねじ部が同径なのでコンクリートへの穴あけが小径で済みます。●取付物の上から直接施工ができます。
