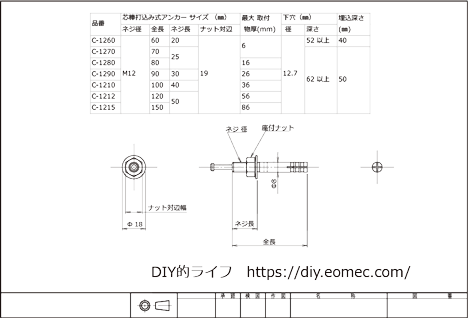

アンカーボルト CAD データ 12mm Cタイプ 芯棒打込み式 寸法図面ダウンロード
オールアンカー図面 CAD ダウンロード・ルーティーアンカー図面 CAD ダウンロード・ハイアンカー図面 CAD ダウンロード・あと施工アンカー
| 種類 | アンカーボルト | 材質 | スチール |
|---|---|---|---|
| 表面処理 | 三価クロメート | 呼びサイズ M | M12 |
| 品番 | 芯棒打込み式アンカー サイズ (㎜) | 最大 取付 物厚(mm) | 下穴(㎜) | 埋込深さ (㎜) | 最大荷重(kN) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| ネジ径 | 全長 | ネジ長 | ナット対辺 | 径 | 深さ | 引張 | せん断 | |||
| C-1260 | M12 | 60 | 20 | 19 | 6 | 12.7 | 52 以上 | 40 | 13.9 | 22.2 |
| C-1270 | 70 | 25 | 62 以上 | 50 | 17.1 | 23.3 | ||||
| C-1280 | 80 | 16 | ||||||||
| C-1290 | 90 | 30 | 26 | |||||||
| C-1210 | 100 | 40 | 36 | |||||||
| C-1212 | 120 | 50 | 56 | |||||||
| C-1215 | 150 | 86 | ||||||||
ねじの呼び:M12サイズ:全長70mm・ねじ部長さ25mm最大取付幅厚:6mm穿孔サイズ:径12.7mm・深さ62以上アンカーの埋め込み長さ:50mm座付きナット二面幅S:19mm処理:三価クロメート入り数:30材質:スチール, 表面処理:三価クロメート仕上げ●建設工事、土木工事、電気工事、機械設備工事などに。●ナット締め付けタイプなので取付物の取り外しが可能です。●施工は芯棒を打込むだけなので施工完了がひと目で分かります。●本体とねじ部が同径なのでコンクリートへの穴あけが小径で済みます。●取付物の上から直接施工ができます。
