簡単手作り木製 モジュール シェルフ ユニット@DIYプラン
簡単に手作りできる。 組立式のシェルフです。
クギや木ねじ、ボンドもつかいません。
共通の部品を作ってボルト、ナットで自由に組み合わせ。
寸法は部屋のスペースに合った、棚が作れちゃいますれます。
材料はホームセンターで入手可能な木材です。
棚板にはラワン合板、シナ合板 または 集成材 を使うことにしました。
ラワン合板は表面の仕上がりがあまり きれいではありません。
シナ合板はなめらかで きれいな 仕上がりです、塗装するにも きれいに仕上がりますね。
ホームセンターでよく売れているのは 集成材 は赤松（パイン）の集成材が多いですかね？
表面はプレーナー（カンナ）仕上げされた板です。 塗装をするなら、
木目の風合いをのこした クリアーなニスやワックス または オイルが良いと思ますよ。
今回のプランでは一段（1ユニット）の基本サイズが
幅330ｍｍ、奥行300ｍｍ、高さ300ｍｍになっています。
組み方によって棚のうちがわの高さ寸法はかわります。
最少194ｍｍです。
このユニットを いくつか、 組み合わせれば色んな形の
シェルフ（棚）ができます。
サイズやデザインはご自由に・・・
材料
●ラワン合板、シナ合板 または 集成材
棚板）厚み15ｍｍ×幅300ｍｍ×長さ300ｍｍ
側板）厚み15ｍｍ×幅300ｍｍ×長さ300ｍｍ
ジョイントバー）角38ｍｍ×長さ300ｍｍ（SPF材 2×2）
※重たいものをのせる場合は棚板の厚みを厚くしてください。
●ジョイントコネクター「JCB-B-M6×L50」
●ジョイントコネクター「JCB-B-M6×L60」
●ジョイントコネクターナット「JCN-A-M6×L17」
●ワックスやオイルまたは水性ペンキや水性ニス（塗装する場合）
ツール
●のこぎり●かなずち●サンドペーパー/紙やすり（＃220程度）
●電動ドリル（インパクトドライバー）●キリ（ドリル）φ9ｍｍ
●ドライバー（マイナスまたはプラス）2本 ●メジャー（巻尺）●定規
1）今回の部材は厚みがあるので手ノコでは大変ですがの・・
切そろえます。電動のこぎりを持っていれば問題ないと
思います。
お金はかかりますが、ホームセンターで切ってくれるところも
あるので利用するのも良いですかね。
2）各部材にボルトとナットを取付ける穴をあけます。
さすがのこれは電動ドリル（インパクトドライバー）が必要です。レンタルしてくれるホームセンターもあるので・・・
3）カットした部品の切り口やコーナーをサンドペーパー（紙やすり）で面取りしながら、
きれいに仕上げます。
4）塗装する場合、ここで塗装します。
1）プラスのドライバーを使って
ジョイントコネクターで固定組立てます
ボルトの長さはL50です。
すべて固定して出来上がり。

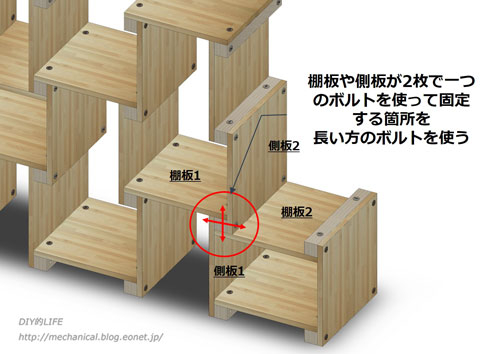

ジョイントコネクター「JCB-B-M6×L60」を
使うのはこんな場合です。
棚板や側板が2枚で一つのボルトを使って固定する箇所に L60のボルトを使う。
1枚分の板の厚みが増えてボルトの長さが
L50だと 足らないので。
