DIYリフォーム!屋根の小屋組を耐震補強|火打梁と柱|中古住宅

屋根を支える小屋組や火打梁の耐震補強!補強金物や自作のオリジナル金物を使って小屋梁(こやばり)や妻梁(つまはり)軒桁(のきげた)などの補強します。羽子板ボルトを使って軒桁(のきげた)と柱を接合補強!火打梁(ひうちばり)は小屋組の隅角部まずは、オリジナル金物を使って小屋梁と軒桁を接合しました。

補強金物で屋根を耐震補強

屋根・小屋組の構造

屋根・小屋組の構造

まずは、オリジナル金物を使って小屋梁と軒桁を接合しました。

自作のオリジナル耐震補強金物の記事があります。

小屋梁と軒桁の補強

小屋梁と軒桁の補強

小屋梁に穴あけ

小屋梁に穴あけ

小屋梁(こやばり)は幅が約200mm程度あり、その両側面から両引き羽子板をM12のZ六角ボルトで取付けるため穴を電動ドリルでφ16mmの穴あけます。床から約3mはあるので脚立に乗って作業するのも大変危険です。あせらずゆっくり出来るだけ真っすぐに、穴あけですね。

両引き羽子板の取付

両引き羽子板の取付

両引き羽子板の取付

両引き羽子板をM12Z6角ボルトボルト長さ240mmで羽子板を取付。軒桁には自作の耐震補強オリジナル金物をM12コーチスクリューボルト長さ75mmで固定です。その後、羽子板ボルトのナットを締めて小屋梁と軒桁を引寄せて完了

羽子板ボルト・引寄せ

羽子板ボルトで引寄せ

羽子板ボルトで引寄せ

この時、あまりナットを強く締めすぎると、外壁(モルタルなど)を破損する恐れがあるので、ある程度に締めつを加減をしました。

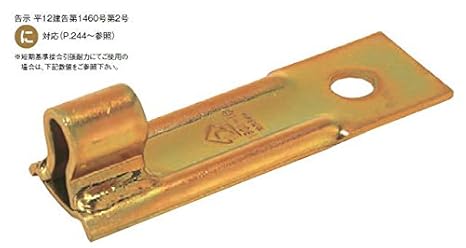

使用している両引き羽子板

用途:六角ボルト(M12)を併用して材を引寄せます。特長・本体2個と六角ボルトで横架材相互の締付けができます。・一般の羽子板ボルトでは長さが足りない場合、六角ボルト(M12)の寸法で調節できます。承認等(公財)日本住宅・木材技術センター/Zマーク同等認定品D11B01-16

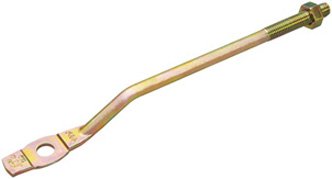

使用した羽子板ボルト

カナイメルト羽子板ボルト013-1185
溶接レスにより、羽根部がコンパクトになり、施工性がアップしました。
特長・羽根部とボルト部を溶接ではなく、プレス加工による一体成型とすることで、強度の安定化を図りました。・従来品より羽根部分が短くなり、梁が太くなっても羽根部が干渉することがありません。座掘りをしなくても105~150mmまでの梁に使用できます。・かんざしボルトの穴芯からボルト先端まで255mmを確保しています。・羽根部分がコンパクトになり、持ち運びが楽になりました。
注意点・かんざしボルトを使用する際には、適切な長さの六角ボルトをお選びください。

カナイメルト羽子板ボルト013-1185の特徴
材質JISG3505SWRM8・耐力短期許容引張耐力7.5kn・付属金物M12ナット:1個

火打梁(ひうちはり)を追加

火打梁取付け前

火打梁取付け前

オリジナル補強金物の取付と火打梁(ひうちばり)が施工されていない場所に追加します。追加する「火打梁は鋼板製」のビス止め火打梁を使いました。

金属製の火打梁の取付後

火打梁の取付後

この火打梁(ひうちばり)は小屋組の隅角部に取付けます。
地震や台風の力による水平(横から)の力で建物が変形するのを防ぐ大きな役割をします。

小屋組の隅角部の火打梁取付

小屋組の隅角部の火打梁取付

木製の火打はもともと、施工されていたものです。40数年たちますが、木材はまだまだガンバってくれそうです。だだ、固定しているナットがゆるんでいたので、スプリングワッシャを新たに追加し加減をしながら締めすぎない様に再使用しました。

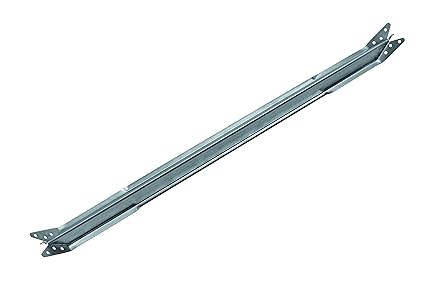

床組および小屋組の隅角部の補強として使用します。
土台用火打としても使用できます。

高張力鋼板を採用し、軽量化と耐力を両立させました。(Z火打HB約2kgに対し当商品は約1.1kgです)
従来のボルトを使用する火打と異なりビスどめなので作業がカンタンです。
後付けが可能ですのでリフォームに最適です。
木工ドリルでボルト孔をあける必要がないので作業効率があがります。
仮どめのツメがあるので高所作業がラクです。

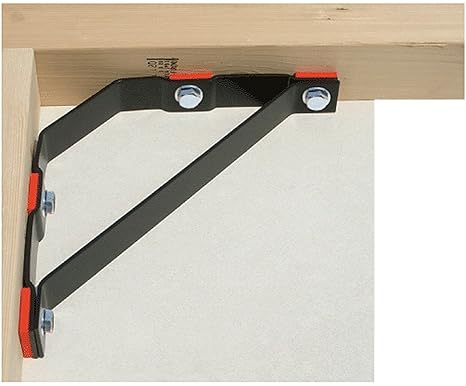

柱角火打補強・L金物

本体L金物(EVA5倍発泡ウレタン×4付)1個350/350/50/t6コーナー斜板(大)1個取付ボルト9×654本表面処理カチオン電着/艶消し黒P.Max40KN(引張最大荷重)
柱と柱の角に取付けるL型接合金物です。コーナーには三角形を構成し、歪み抑え剛性を造る為の斜板が1枚付属しています。ボルト取付部にはEVA5倍発泡ウレタンが付いており、取付穴を完全に密閉し、シロアリ消毒の効果を損なうことがありません。また、急激な衝撃力を緩和する効果もあり、特にボルトに加わるせん断力を弱めるのに有効です。表面処理は錆びに強く美しい仕上がりのカチオン電着塗装を採用しています。

自作の補強金物を取付

柱を接合補強するためのボルト取付

軒桁(のきげた)と柱を耐震補強

まずは、羽子板ボルトを使って軒桁(のきげた)と柱を接合補強するためのボルト取付穴を電動ドリルとφ16mmの木工ドリルを使ってあけます。

軒桁(のきげた)と柱の補強

軒桁(のきげた)と柱の補強

羽子板ボルトを軒桁(のきげた)にあけた穴に差し込んで、柱にあけた穴には、長さ140mm程度のZ六角ボルトM12で取付け、ナットと角座金で締め付け固定します。(柱のサイズは約100mm角)

DIYリフォーム住宅建築用語

火打ち(ひうち)とは

土台や梁の変形を防ぐ為に「直角に交わる角の部分(隅角部)」や「T字に接合する部分」に対して斜めに取付ける補強材です。角材や補強金具を用いる。板類を用いる場合ある。

羽子板ボルトとは

穴のあいた羽子板状のボルト。柱と梁(はり)を結合するためなどに用いる。木造軸組の仕口に地震や台風などの力が加わった場合などに、抜けおちない様に木材を結合する金物。形状が羽子板の形をしている。

小屋組(こやぐみ)とは

屋根を支える構造。小屋のに設けた骨組み。小屋梁・母屋・垂木・棟木などで構成。屋根の自重・屋根面にかかる風の圧力や積雪荷重などの力を柱や壁へ伝る。日本和風の小屋組みと西洋風の小屋組ある。

小屋梁(こやばり)とは

小屋組の一部の梁で屋根の荷重を支えています。

軒桁(のきげた)とは

外壁の部分で軒の下に渡されて、柱に屋根荷重を伝える横架材。母屋の一種で垂木を受ける役割。
