2階の筋交いや柱・横架材(おうかざい)に耐震補強金物の取付!使用した金物は壁倍率1.5倍用の筋かい金物と柱接合金物を使いました。通し柱(とうしばしら)と筋交いには筋交い金物を通し柱と胴差し(どうさし)に柱接合金物をインパクトドライバーで取付け

筋交い金物の取付

筋交い・柱に補強金物

筋交い・柱に補強金物

2階の柱や横架材(おうかざい)に耐震補強金物の取付です。使用している、金物は「壁倍率1.5倍用の筋かい金物」と「柱接合金物」を使いました。

柱の接合金物

かど金物・コーナー金物

かど金物・コーナー金物

地震や台風で建物に大きな力が加わった時に、柱が引き抜けないように補強金物を取付けます。

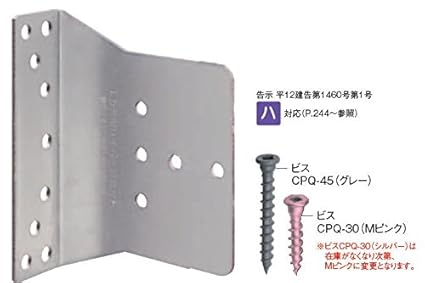

使用した筋交い金物

用途壁倍率1.5倍用の筋かい(90・105×30)を容易かつ強固に接合する金物です。
特長・全ての穴にビスを打つため、打ち忘れや打ち間違いを防ぐことができます。
・土台・横架材から離れた位置に接合でき、かつ柱側専用ビスが45mmと短いため、金物工法用ドリフトピン等と干渉しづらくなりました。
・土台・横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
・付属の専用ビットにより、金物と電動工具の干渉が少なく、ビスの打ち込みがスムーズに行えます。
・筋かいを突き付けで接合できますので、柱・横架材を欠き込む必要がありません。
・左右対称なので、右勝手・左勝手がなくとても便利です。
承認等ハウスプラス確認検査(株)性能試験HP06-KT119/HP06-KT061/HP06-KT062/HP06-KT063

付属品:柱側専用ビスCPQ-45(グレー)×9本筋かい側専用ビス…CPQ-30(Mピンク)×5本四角ビット(#3)L=125

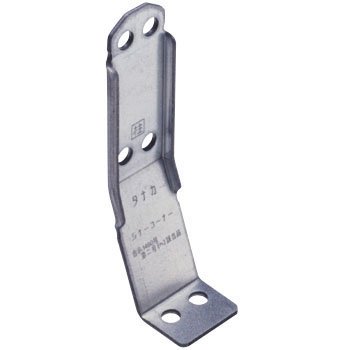

使用した柱接合金物

・特長:柱や横架材の施工後に羽子板ボトルやホールダウン金物10kNが必要になった場合でも、孔加工が不要なため、後から取り付けができます。
100mmのビスを横架材側に2本、65mmのビスを柱側に4本打つだけなので、施工の効率化が図れます。またビス孔位置が柱面より離れており施工しやすくなっています。堅木にも施工しやすいように、ビスには尖り先、特殊ねじ山形状を採用しました。高張力鋼板を採用し、従来製品に比べ大幅な軽量化を実現しました。本体幅が30mmとスリムなため、壁内に納まりよく施工できます。・用途:柱と横架材の接合に使用します。・付属品:専用角ビットビス(TBA-65D)×4本、(TB-101)×2本・材質:融亜鉛めっき高張力鋼板・表面処理:JISG3302Z27・内容量:1セット
付属品:専用角ビットビス(TBA-65D)×4本、

筋交いに筋交い金物、通し柱と胴差し(どうさし)に柱接合金物

筋交いに筋交い金物、通し柱と胴差し(どうさし)に柱接合金物

上下共に通し柱(とうしばしら)と筋交いに筋交い金物、通し柱と胴差し(どうさし)に柱接合金物をインパクトドライバーを使って、金物に付属されてい専用ビスで留めます。専用ビスの頭は四角穴なのでビットは、3番の四角ビットを使います。

この筋交い金物は、柱側に専用ビス長さ45mmを9本、筋交い側に長さ30mmで5本を使って固定します

柱接合金物は、柱側に長さ65mmを4本、横架材(おうかざい)側に長さ100mmを2本で固定します。

以前に、最大トルク15N・mのドリルドライバーを使った事があるのですが、さすがに、トルクの小さな(力の弱い)このドリルドライバーでは途中で止まってしまい、完全にねじ込む事が出来までした。

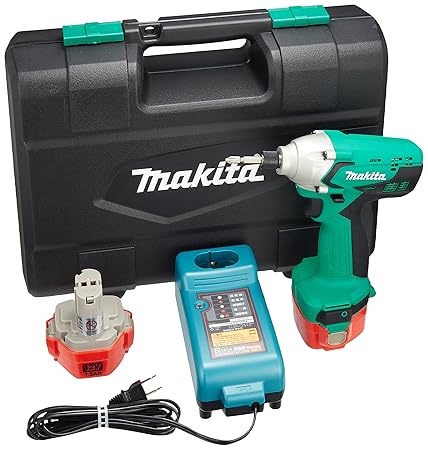

使用しているインパクトドライバー

最大締付けトルク:130N・m充電時間:約30分回転数:0~2400回転/分打撃数:0~3000回/分
新デザインインパクトドライバ!さらなるパワーを追求!
LEDライト付、従来型と比較して1充電あたりの作業量約30%UP!

補強した構造材

リフォーム構造材

リフォーム構造材

補強した構造材のサイズは、通し柱が約100mm角、筋交い約90mm×厚み30mm、胴差し(どうさし)約100mm角~100×140mm、軒桁(のきげた)と小屋梁(こやばり)約100mm角でした。

補強プレート金物

プレート金物の取付

プレート金物の取付

中柱と間仕切りげた、妻梁(つまばり)の仕口(しぐち)箇所を補強プレート金物とコーナー金物で耐震補強

使用した仕口(しぐち)補強プレート

用途:柱と土台、柱と横架材の接合に使用します。
特長・本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。・かど金物に比べビスが少数で接合でき、しかも引抜き耐力は上回ります。・接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。・エンボス加工によりビス頭が表面に出っ張りません。・ステンレス製なので耐食性に優れています。・軽量なので現場作業が容易です。

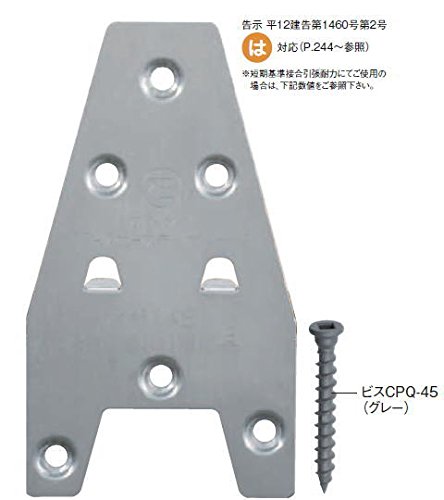

承認等(一財)建材試験センター品質性能試験報告書受付第06A2654号:付属品:ビスCPQ-45(グレー)×6本

使用したコーナー金物

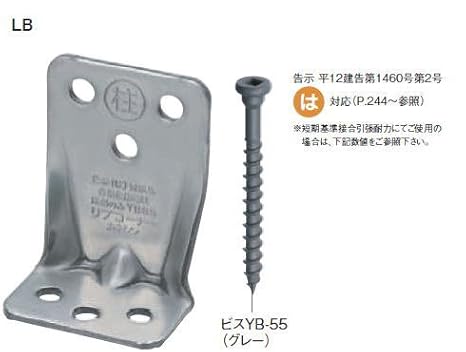

用途:柱と土台、柱と横架材の接合に使用します。特長・外周部に金物を出さずに接合できます。・軽量コンパクト設計なので、現場での持ち運びも非常に楽になりました。・接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。・本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。・プロイズタイプもあります。「PZリブコーナー」承認等(一財)建材試験センター品質性能試験報告書受付第05A0586号/第09A2356号<プロイズ>ハウスプラス確認検査(株)性能試験HP09-KT038付属品:ビスYB-55(グレー)×6本

仕口補強金物の取付

仕口補強金物の取付

コーナー金物・プレート金物の取付

コーナー金物・プレート金物の取付

施工方法は各、補強金物には専用ビスが付属されているので、それを使って留めます。プレート金物は長さ45mmのビス6本、コーナー金物は55mmで6本、横架材と柱に3本ずつ使います。
注意としては取付ける向きがあり、(柱)と刻印のある方が柱側に留めます。

(左)仕口補強金物(右)角金物

(左)仕口補強金物(右)角金物

左の仕口補強金物(プレート金物)は厚みが0.6mmと薄いので、この上から、構造用合板を直接、そのまま張れます。
金物は1つだけでも良いのですが、耐震強度を上げる為に、コーナー金物を柱の両サイドに2つ取付けると、耐力が2倍ほどになるので使っています。

私的ですがプレート金物だけではなんだかなぁ?。中古物件ですから、現状では接合部分(仕口)の、「ほぞ」の構造が、どんなことになってわからないのでね。
まさか!とは思いますが、柱が横架材に載っているだけかもしれません?。無いよりましかぁ~と念には念にで、こんなことになっています。

DIYリフォーム住宅建築用語

横架材(おうかざい)とは

建物の骨組で梁・桁・胴差し・土台などの垂直材、軸組において水平方向の横に架け渡された構造部材。

通し柱(とうしばしら)とは

1階、2階を貫通して立てられた柱のこと。柱の一種で2階以上の木造建物で土台から軒まで1本で通っている柱!一般的には木造建築の四隅などで構造上重要な箇所に使われる柱。

胴差し(どうさし)とは

木造軸組工法(在来工法)にて2階の床の高さで建物の周りをぐるりと巡る横架材で2階の床を作るための部材・木造住宅の構造材で上階と下階の間に水平に入れる部材。管柱をつなぎ上階の床を支える梁を受る部材。

軒桁(のきげた)とは

外壁の部分で軒の下に渡されて、柱に屋根荷重を伝える横架材。母屋の一種で垂木を受ける役割。

小屋梁(こやばり)とは

屋根を支える梁(横架材)。小屋組の下に水平に渡されている構造部材で、垂木と平行に施工されている。日本家屋・和風の小屋組みで主に自然丸太が用いられている。

間仕切り桁(まじきりげた)とは

間仕切りの壁の上側にある横架材。

中柱(なかばしら)とは

建物の内側(内部)にある柱。

妻梁(つまばり)とは

建物の短手方向を一般に妻(妻側)と呼び、屋根の荷重を受ける横架材。
